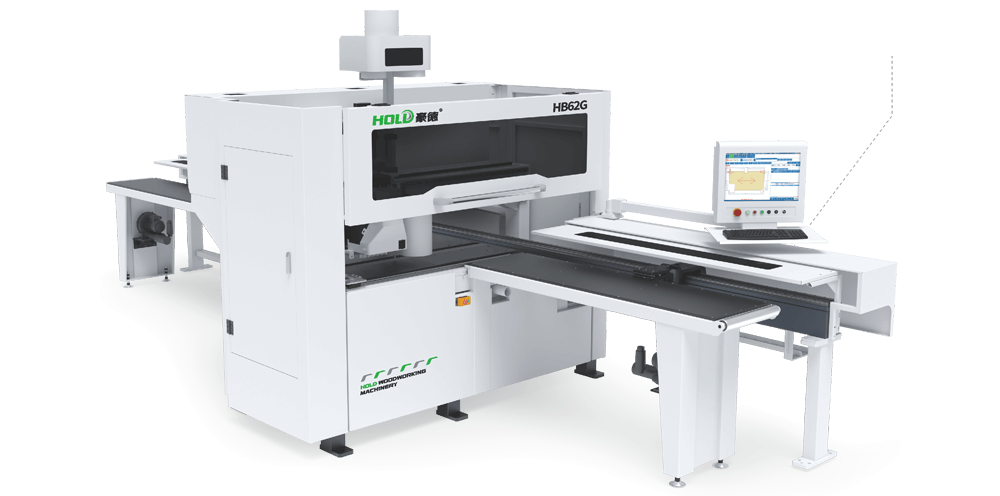

| 内容 | 設備型號 | HB62G |
|---|

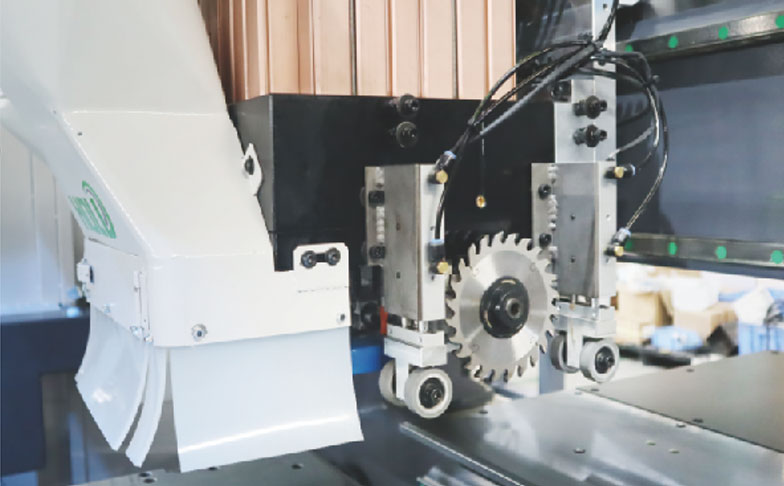

銑槽加工主軸 Milling spindle | 總功率 Total power | 20kw |
主軸電機功率 Spindle power | 3kw x 2 |
主軸轉速 Rotation speed | 18000rpm |
最高定位速度 Max.positioning speed | X軸速度 X axis speed | 130m/min |
Y軸速度 Y axis speed | 100m/min |
Z軸速度 Z axis speed | 30m/min |
A軸速度 A axis speed | 60m/min |
U軸速度 U axis speed
| 130m/min |
V軸速度 V axis speed | 100m/min |
W軸速度 W axis speed | 30m/min
|

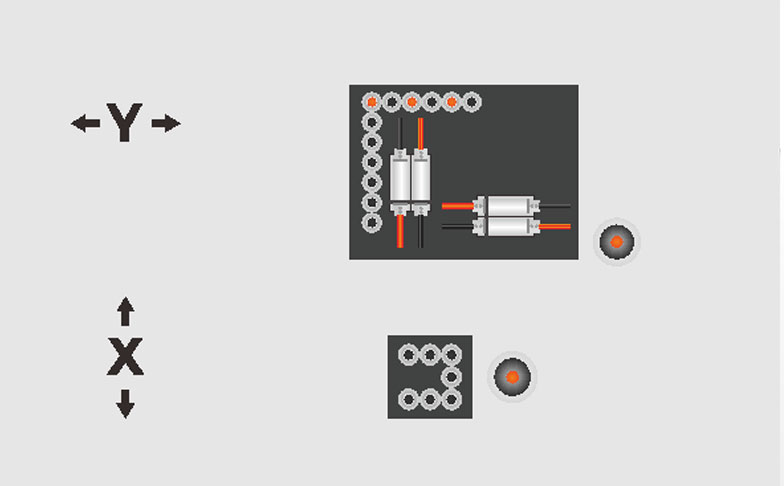

鑽孔組合裝置 Boring head combination device | 上垂直鑽 Up vertical spindle | 12支 |
上水准鑽 Up horizontal spindle | X方向:(2+2) Y方向:(2+2) |
下垂直鑽 Down vertical spindle | 7支 |
加工尺寸範圍 Working range | 板材最小寬度 Min.width of workpiece | 30mm |
板材最大寬度 Max.width of workpiece | 1210mm |
板材最小長度Min.length of workpiece | 120mm |
板材最大長度 Max.length of workpiece | 3100mm |
板材最小厚度 Minthickness of workpiece | 10mm |
板材最大厚度 Max.thickness of workpiece | 55mm |
其他參數 Other parameter | 吸塵口 Suction port | 上吸塵口Φ200mm 下吸塵口中Φ100mm |
設備尺寸 Package size | 5100×2510×2500mm |
重量 Weight | 3300kg |
